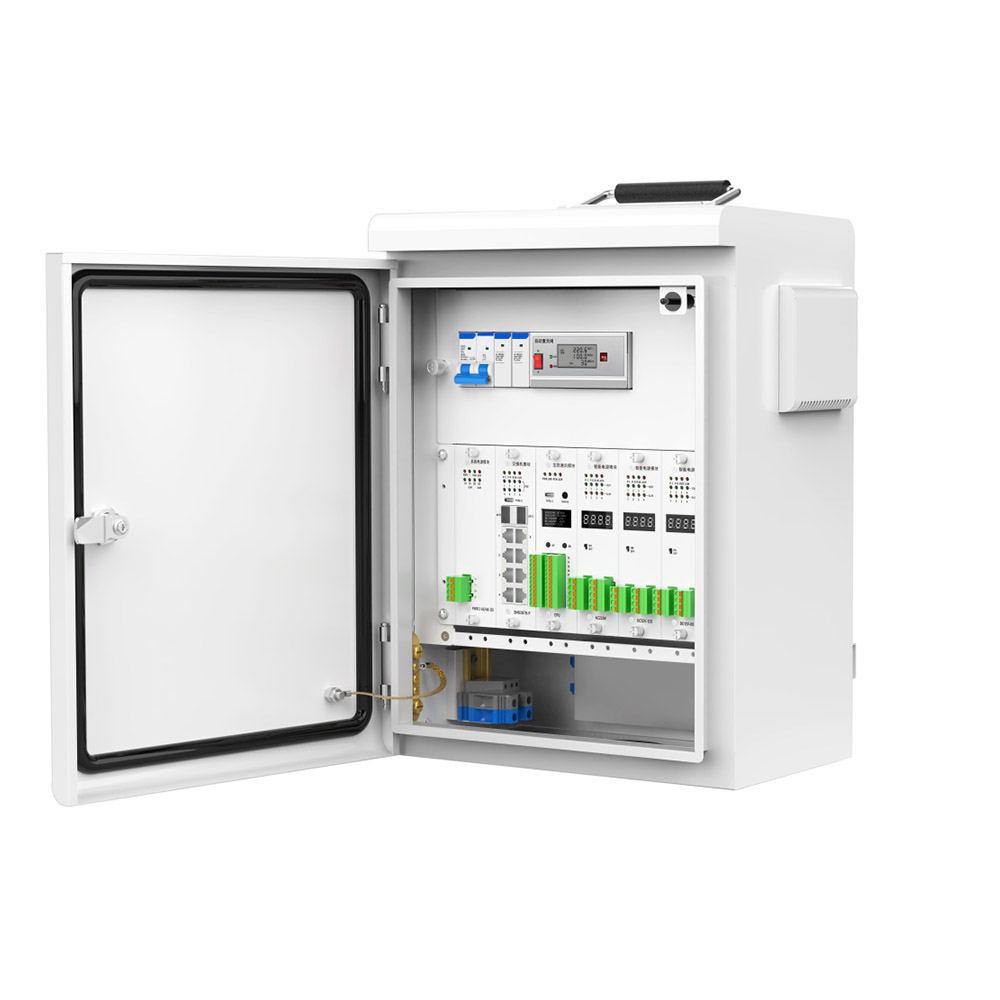

箱體尺寸

335mm x230mm x450mm（支持定制）

防護等級

IP54、IP65可選

安裝方式

落地安裝、抱桿安裝

交流防雷器

防護等級

C級（可定制：B+C級）

最大可持續工作電壓Uc

385VAC

標稱放電電流In

20KA（8/20uS）

最大放電電流Imax

40KA（8/20uS）

電壓保護水平up

1.5KV（特殊需求可定制）

交流絕緣強度

500VDC

交流絕緣電阻

≥10MΩ

交流過壓合閘值

275V

交流欠壓保護值

150V±10V

欠壓合閘值

155V

過欠壓保護動作時間

0.5S

過載保護值及動作時間

>In x 1.15，<0.5s

短路保護值及動作時間

>In x 1.15，<0.1s

漏電流及動作時間

30mA，<0.1S

漏電流保護回復值

15mA

跳閘時間

1分鐘/2分鐘/5分鐘/30分鐘/60分-10次

模塊尺寸

寬：195.90mm，高： 150.60mm，深：160mm

寬：276.5mm，高： 150.60mm，深：160mm

機殼尺寸

4槽，系統電源*1、交換機*1、主控*1、配電*1，（默認為空槽位）

6槽，系統電源*1、交換機*1、主控*1、配電*3，（默認為空槽位）

系統電源輸入接口

AC220V 3.5-2PIN鳳凰端子

配電元輸入接口

AC220V 5.0-3PIN鳳凰端子（1個用于接地）

環變電源接口

AC220V輸出，AC24V輸入 5.0-4PIN鳳凰端子

模塊尺寸

寬：45mm，高：150 mm，深：138mm

寬：45mm，高：150 mm，深：138mm

電源輸入

AC220V背板供電

電源輸出

電源1

DC12V  額定65W

DC12V  額定65W

電源2

/

DC48V  額定120W

12V輸出1

提供內部管理供電

12V輸出2

DC12V*2,兩路合計最大20W；

5.0-4PIN*1鳳凰端子，支持控制與數據采集

DC12V*2,兩路合計最大20W；

5.0-4PIN*1鳳凰端子，支持控制與數據采集

模塊尺寸（寬*高*深）

40mm*150 mm* 138mm

電源輸入

DC12V背板供電

額定工作功率

<10W

CPU

2x ARM Cortex-A7，1.2GHz

操作系統

Linux操作系統

動環

接口

門狀態

1路，用于開門狀態檢測，

防雷器狀態

1路，用于市電防雷器狀態檢測

煙霧報警狀態

1路，用于煙霧報警器狀態檢測

浸水狀態

1路，用于浸水狀態檢測

報警器控制

12VDC有源輸出，開門時開啟報警

風扇控制

12VDC有源輸出，根據溫濕度閾值啟停風扇

照明控制

12VDC有源輸出，開門時開啟照明

傾斜檢測

選配，內置傾斜檢測模塊，傾斜角度大于15°時告警

溫濕度檢測

內置溫濕度傳感器

串口

2路RS485，1路RS232外接設備接入使用

有源DO

DC12V有源繼電器輸出，最大3W

電源輸出

DC12V輸出，最大3W

抓拍相機

默認內置廣角相機1個，開門是可連續抓拍（抓拍數量及間隔可配置）

外置串口相機（選配）

定位

選配，可選配GPS/BD定位模塊

Console

1個TYPE-C

網管接口

1個 通過背板與交換機連接

OLED屏

顯示系統信息、網絡信息、配電模塊輸出電流電壓等，配翻頁按鍵（上翻UP、下翻DN，同時按下解除報警）

恢復出廠設置

長按5s上翻（UP）鍵恢復出廠設置

電源輸入

管理供電

DC12V  背板供電

配電供電

AC220V 背板供電

AC24V背板供電

電源輸出

可選輸出電壓規格

220VAC/24VAC/48VDC/36VDC/24VDC/12VDC可選

單個模塊輸出路數

≤4路，每路可獨立智能控制

液晶顯示屏

顯示電源模塊輸入實時電壓，輸出總開關關閉時顯示OFF

輸出總開關

ON/OFF，撥到OFF關閉全部輸出，撥到ON按照控制指令開啟/關閉輸出

額定輸出電壓

12VDC

12VDC

24VDC

36VDC

48VDC

220VAC

24VAC

模塊最大負載（4路）

10A/120W

10A/120W

10A/240W

10A/360W

10A/480W

10A/2200W

10A/240W

單路額定輸出

3A/36W

3A/36W

3A/72W

3A/108W

3A/144W

3A/660W

3A/72W

額定工作功率

<3W

<3W

<3W

<3W

<3W

<3W

<3W

輸出路數

4路

4路

4路

4路

4路

4路

4路

模塊尺寸

寬：40mm，高：150 mm，深：138mm

電源輸入1

DC12V背板供電

電源輸入2

/

DC48V背板供電

/

類型

二層管理型

非管理型

端口參數

4*1000電口，2個千兆SFP光口

8*1000電口，2個千兆SFP光口

8*1000電口（POE），2個千兆SFP光口

軟件參數

支持802.1Q VLAN

支持端口聚合、端口流控、端口限速、端口鏡像、端口隔離

支持廣播風暴抑制

支持靜態、動態MAC 表項

支持STP/RSTP/MSTP、ERPS

支持IGMP snooping v1,v2,v3

支持QoS（8個隊列）

支持ACL

支持SSH，支持HTTPS

支持Console,Telnet,WEB管理方式

支持SNMPv1/v2c/v3,可通過網管系統集中管理

支持TFTP軟件升級及配置文件導入/導出

支持基于國網標準的Trap信息上報

支持RMON

支持系統日志

/

網絡防雷

可選配內置網絡防雷功能
