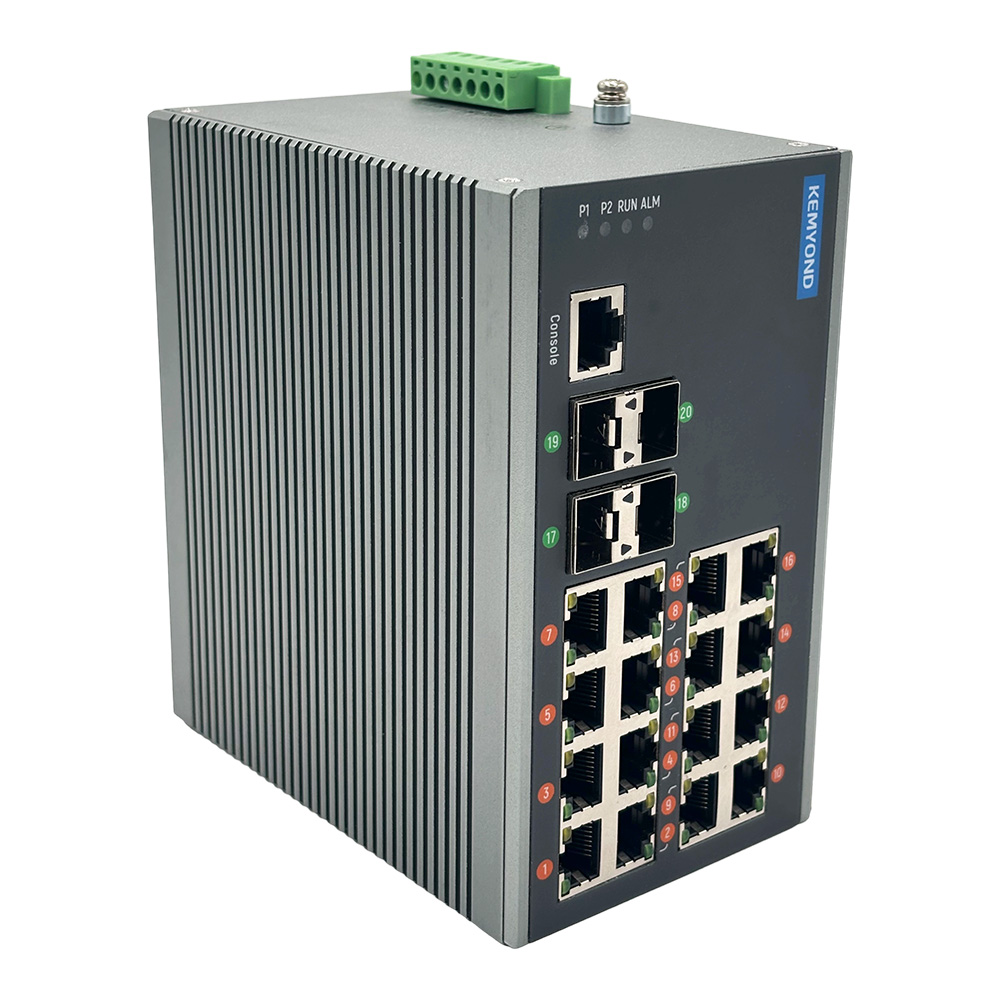

S3100DP系列二層網管型導軌式PoE交換機

二層網管型導軌式PoE交換機

特點和優勢
  • 最多支持 4 個千兆光口和 8 個百兆電口
  • 支持STP/RSTP/MSTP、ERPS網絡冗余協議
  • 全電口支持802.3af/at供電
  • POE可供電距離超過100m
  • IP40防護等級,良好的EMC電磁兼容
概述規格型號資料

介紹

S3100DP系列交換機采用高性能的工業級芯片和優秀的工業設計,能滿足高低溫、過電壓、漏電及高壓沖擊等各種要求。


本系列設備可提供靈活的光電以太網接口組合,采用全金屬外殼設計,防護等級IP40,支持卡軌式安裝。適用于石油石化、交通、自動化等各個行業。

接口配置


千兆光口

1000M SFP

百兆光口

百兆光口(SC/ST/FC可選)

百兆電口

10/100BASE-T自適應以太網端口

告警接口

失電告警繼電器接點輸出

管理

RS232-RJ45

交換特性


交換模式

存儲轉發

背板帶寬

24G

交換時延

10μs

MAC地址

16K

VLAN

4K

以太網軟件特性


交換功能

支持VLAN

支持端口聚合

支持端口流控

支持端口限速

支持風暴抑制

支持靜態、動態MAC表項

支持QinQ

環網冗余

支持STP/RSTP/MSTP

支持ERPS

組播功能

支持IGMP snooping

支持靜態組播

服務質量管理

QoS

支持SP/WRR/WFQ

安全

支持用戶分級管理

支持SSH

支持HTTPS

支持端口隔離

支持ACL

支持802.1x

支持RADIUS

支持IP-MAC-bind

支持攻擊防護

管理與維護

支持Console,Telnet,WEB管理方式

支持SNMPv1/v2c/v3,可通過KemyondNMS集中管理

支持TFTP軟件升級及配置文件導入/導出

支持基于國網的網安對接

支持端口鏡像

支持LLDP

支持RMON

支持Syslog

支持在線升級

支持CPU、內存、電源、端口告警

支持易部署

支持UDLD

支持一鍵采集功能

支持TraceRoute

支持線纜檢測

支持節能

支持onvif

支持DDM

時鐘管理

支持NTP

PoE指標

電口支持IEEE802.3af/at


機械特性


機箱外殼

金屬機身,無風扇,機殼散熱

防護等級

IP40

尺寸(W×D×H

62mm×145mm×165mm

重量

5Kg

安裝方式

卡軌式


電源參數

電源模式

電源冗余

電源型號

DPW120-48卡軌式 or 48V3A電源適配器

輸入電壓

DC48V

功耗

<120WDPW120-48

<144W(適配器)

PoE輸出功率

100WDPW120-48

124W(適配器)

保護

反接保護、過載保護


工作環境

工作溫度 -40℃- +75℃
存儲溫度 -40℃- +85℃
相對濕度 5%-95%(無凝露



行業標準


EMS

IEC61000-4-2(靜電放電):±6kV接觸放電、±8kV空氣放電

IEC61000-4-3(電磁場)10V/m(80MHz2GHz)

IEC61000-4-4(快速瞬變脈沖群):電源線:±2kV;數據線:±1kV

IEC61000-4-5(浪涌) -:±1kV,-±2kV

IEC61000-4-6(傳導) 3V(10kHz150kHz)10V(150kHz80MHz)

IEC61000-4-8(工頻磁場) 100A/m連續,1000A/m 1s3s

IEC61000-4-9(脈沖磁場) 1000A/m(峰值)

IEC61000-4-10(阻尼振蕩) 100A/m

IEC61000-4-12(振蕩波) 共模2.5kV,差模1kV

IEC61000-4-16(共模傳導) 30V連續,300V 1s

EMI

FCC CFR47 Part 15EN55022/CISPR22Class A

機械

IEC60068-2-6(振動)

IEC60068-2-27(沖擊)

IEC60068-2-32(自由跌落)


質量保障

保修期限 5年
MTBF >50000h


尺寸圖

單位:mm



型號

千兆光口

百兆光口

百兆PoE電口

電源

S3100DP-F2T4

-

2

4

48VDC

S3100DP-F2T8

-

2

8

S3100DP-F4T4

-

4

4

S3100DP-F4T8

-

4

8

S3100DP-G2-T4

2

-

4

S3100DP-G2-T8

2

-

8

S3100DP-G4-T4

4

-

4

S3100DP-G4-T8

4

-

8
